一、設備結構性能

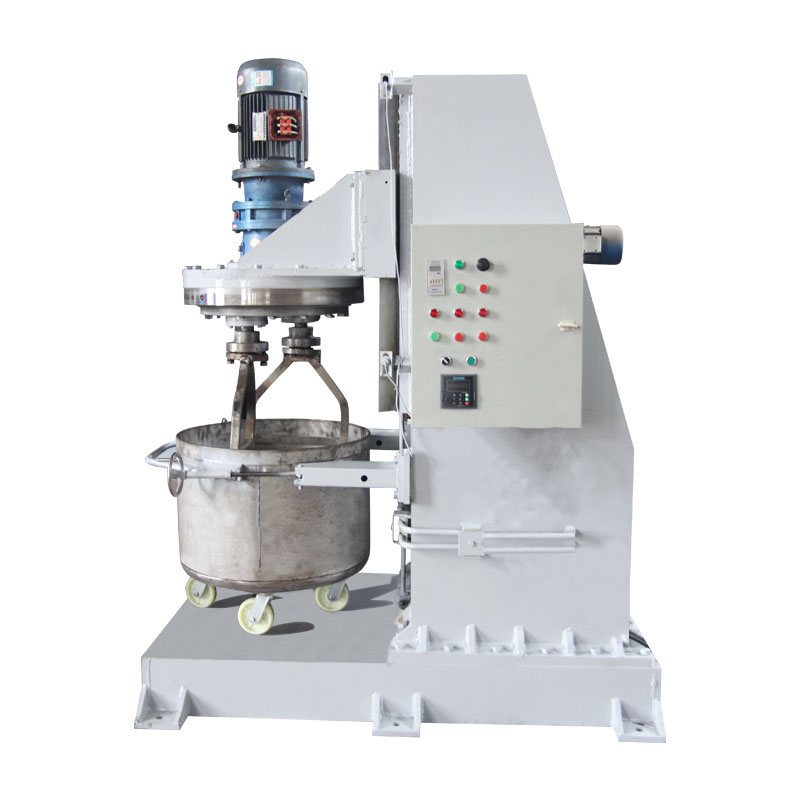

JBJ-XP型攪拌機是我廠根據市場需求研制的新型攪拌設備，廣泛應用于人造石、碳化硅及耐火材料等各種粉料的混合，具有操作方便、混合均勻的優點。該設備主要由以下幾部分組成：

1、機架（油箱）：由底座和帶燕尾槽的立柱兩部分組成。擺線針輪減速機驅動的攪拌器安裝在立柱的燕尾槽上，升降油缸通過支架連接板帶動攪拌器上下運動。立柱兼做油箱，所有液壓元件都安裝在燕尾槽背面。底座主要用來固定立柱、料筒減速機、料筒升降油缸和升降平臺。

2、攪拌器：擺線針輪減速機驅動攪拌器上的兩個攪拌頭旋轉，通過攪拌頭上焊接的攪拌臂，對料筒內的物料進行攪拌。控制面板上裝有變頻調節旋鈕，可以根據工藝要求調節旋轉速度。攪拌器的旋轉方向也可以通過變頻器調節設定，詳見變頻調節器說明書。攪拌完畢，有油缸帶動攪拌器升起。

3、料筒：物料在不銹鋼材質的料筒內進行攪拌。料筒裝在升降平臺上，通過油缸實現升降。料筒下部裝有滾輪，可以推進。拉出。當攪拌器旋轉時，料筒由擺線針輪減速機通過凸輪和滾輪帶動同時旋轉，旋轉方向可以選擇。控制面板上裝有變頻調節旋鈕，可以根據工藝要求調節旋轉速度。

4、液壓系統：JBJ-XP型攪拌機的液壓系統控制著攪拌器的升降、攪拌升降結構的鎖緊與放松、料筒的升降。液壓油的型號：冬天選用32#液壓油，夏天選用46#液壓油（用戶自行更換）。

5、電氣控制系統

JBJ-XP2型攪拌機的電氣控制系統由攪拌器電機控制部分、料筒電機控制部分、液壓油泵電機控制部分組成。其中攪拌器電機的轉速由變頻調節器控制，通過調節面板上的“變頻調節旋鈕”即可調節攪拌器電機的轉速。在變頻調節器面板上顯示的數字是電源的頻率值（默認值），也可將其設定為顯示電機的轉速值，設定方法詳見變頻調節器說明書。料筒的轉速由變頻調節器控制，通過控制面板的按鈕可以選擇不同的料筒轉速，以滿足不同的工藝要求。JBJ-XP2型攪拌機裝有攪拌時間控制器，可以設定攪拌時間。

·主要技術參數:

1、 攪拌用主電機、減速機：5.5kw，變頻調速

2、 升降系統：1.5kw

3、 攪拌升降高度：700mm

4、 攪拌頭鎖緊,手動

5、 料筒規格：304不銹鋼，Φ600*500mm    6.控制系統：普通低壓電器加變頻器控制
